高精度光學鏡筒批量裝配過程中，鏡筒安裝基準平面度（Mounting Datum Flatness）超差是誘發裝配精度異常的關鍵因素，屬于光學精密制造領域典型形位公差（Geometric Dimensioning and Tolerancing, GD&T）缺陷。基準面存在微觀翹曲、凹凸偏差及細微劃痕，會造成鏡筒裝配定位偏移，引發鏡片傾斜、光軸偏移問題。經光路誤差累積后，最終導致光學系統成像畸變、清晰度不足、解析度不達標等質量故障，直接影響整機光學性能。
傳統人工檢具檢測方式精度有限，無法識別微米級平面度偏差，難以排查隱性工藝隱患。行業主流校正方案依托光學輪廓儀（Optical Profilometer）開展非接觸式高精度檢測與工藝優化，可精準采集基準面三維形貌（3D Morphology）數據，量化平面度誤差數值，精準定位缺陷點位，為工藝整改提供量化依據。
基于設備檢測數據，針對性優化鏡筒基準面精密研磨、貼合裝配核心工序，修正工裝夾具（Tooling Fixture）定位偏差，統一裝配基準精度管控標準。工藝優化后，鏡筒基準平面度誤差可穩定控制在行業合規公差區間，有效消除裝配定位偏差，阻斷光路誤差累積，大幅提升光學鏡組裝配一致性與整機成像精度，滿足精密光學器件量產高精度質控要求。
鏡筒實測案例與精密檢測設備應用
本文采用多功能面型干涉儀（Multifunctional Surface Interferometer）開展鏡筒基準面檢測，該設備可一站式完成微納級平面度、深孔臺階、陡峭錐面角度及三維輪廓（3D Profile）全維度精密檢測，適配各類硬密封精密零部件檢測場景，核心參數與實測數據均源自設備原廠手冊、公開招標公示資料，數據真實可溯源。
四大核心技術革新，突破精密測量行業瓶頸

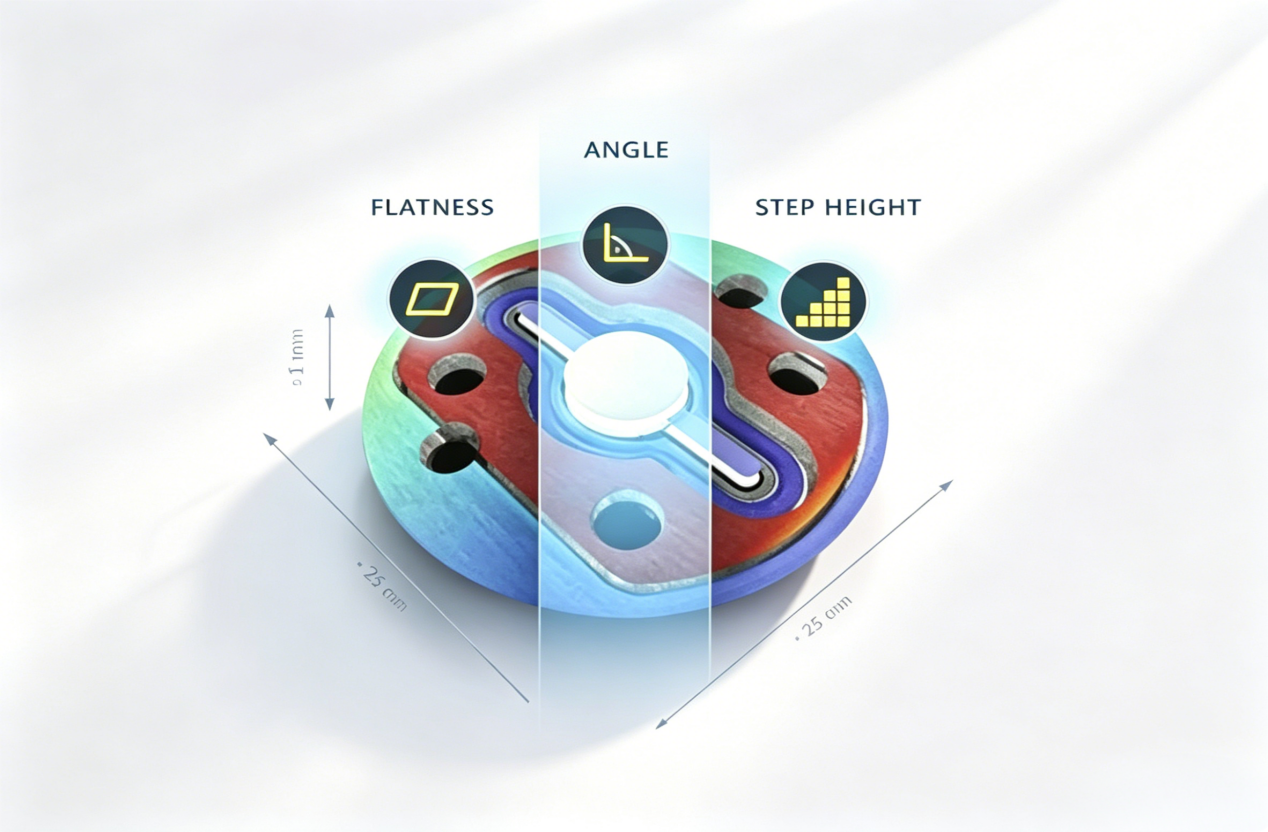

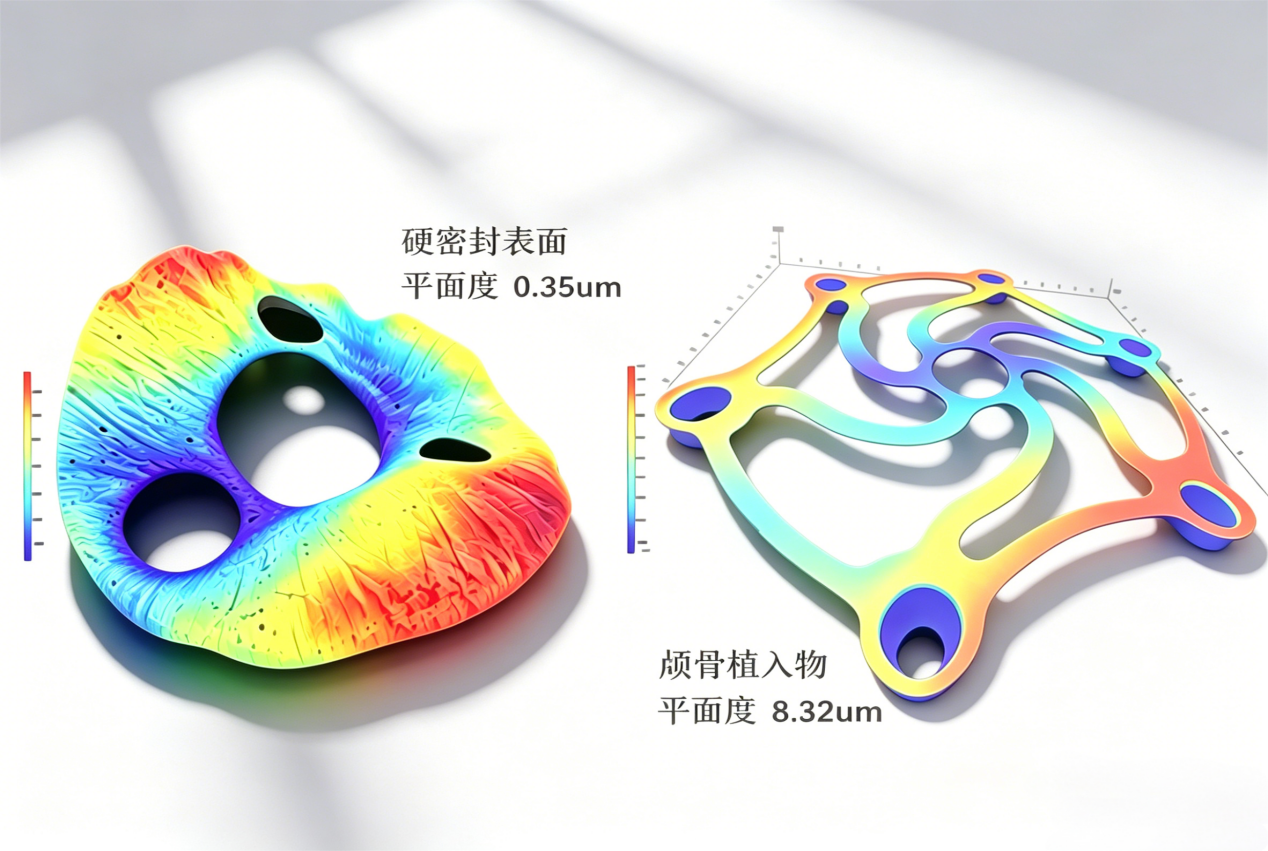

一鍵自動掃描（One-click Automatic Scanning）：解決傳統光學測量深度受限、視野狹小的行業痛點，兼容平面度、臺階高度、多面平行度、錐孔等多維度精密檢測，適配精密光學構件、噴油嘴等核心零部件檢測。設備單幅標準掃描視野可達25mm，實測工況數據：噴油器密封端面平面度變形量0.35μm，顱骨植入物基準平面度8.32μm。

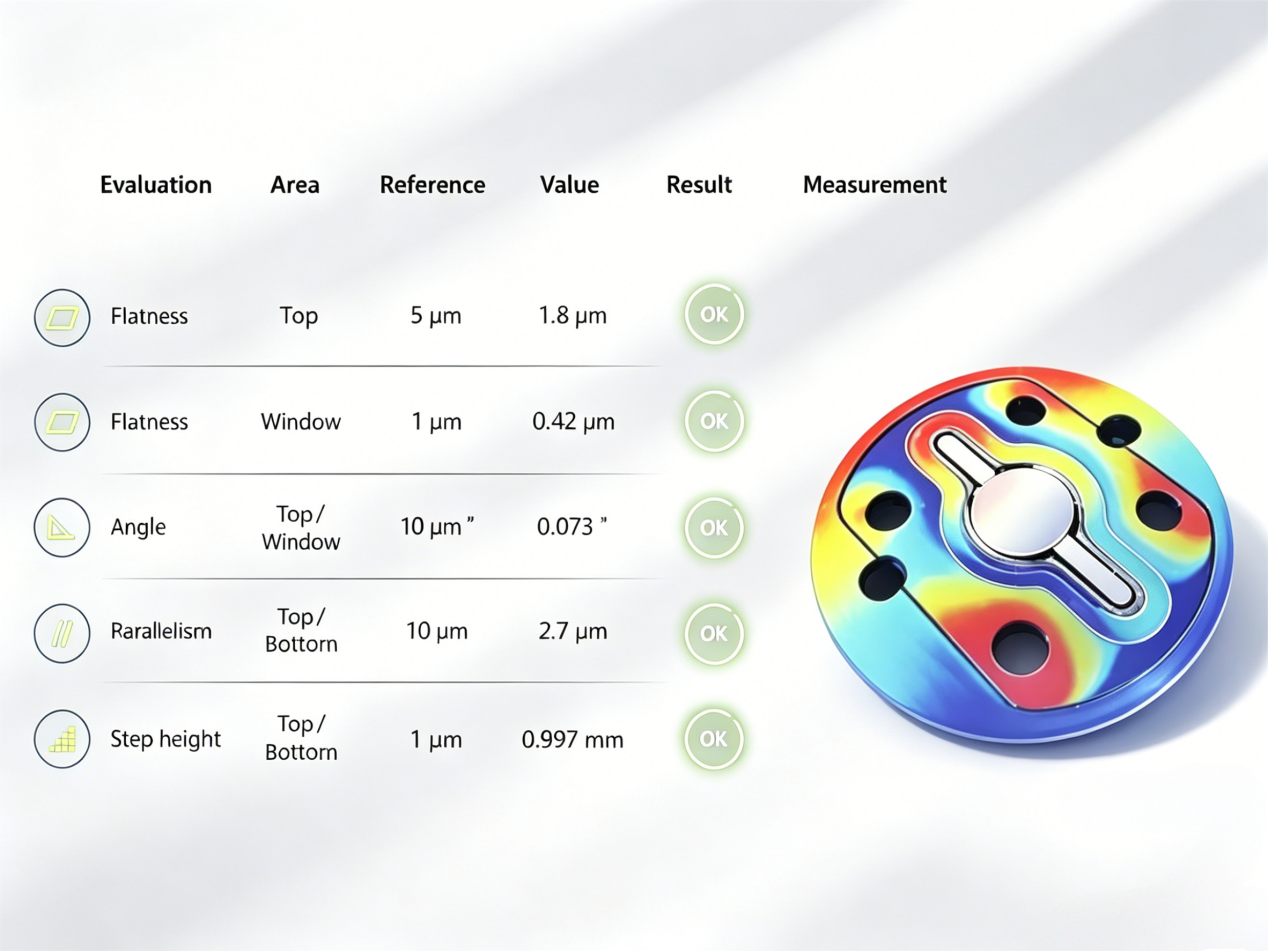

多臺階面平行度檢測能力：區別于傳統干涉儀僅支持單一平面檢測的局限，該設備可實現多臺階平面一體化數據分析，最大支持70mm臺階高度測量，重復測量精度可達5nm再現性，滿足鏡筒多層基準面同步檢測需求。
自動化批量測量模式：標準檢測視野23×18mm，支持最大200mm超大視野全自動跑點測量，顯著提升量產批次檢測效率。針對超大視野、超高精度定制化檢測需求，可提供非標定制解決方案，適配多場景工業化生產質控。
深錐孔角度與上下平面平行度精準檢測：集成多維度檢測功能，兼顧微納級平面度精度與陡峭錐面、深錐孔角度檢測需求；采用專屬光路設計，可同步完成透明/非透明工件厚度、上下平面平行度檢測，無需輔助設備，簡化精密裝配檢測流程，適配鏡筒復雜結構基準檢測。新啟航半導體｜專業白光干涉 3D 輪廓測量方案。亞納米精度保障，支持自動化定制；高端系列對標國際一線品牌，大視野設計，輕松應對高低反射、復雜材料測量場景。
