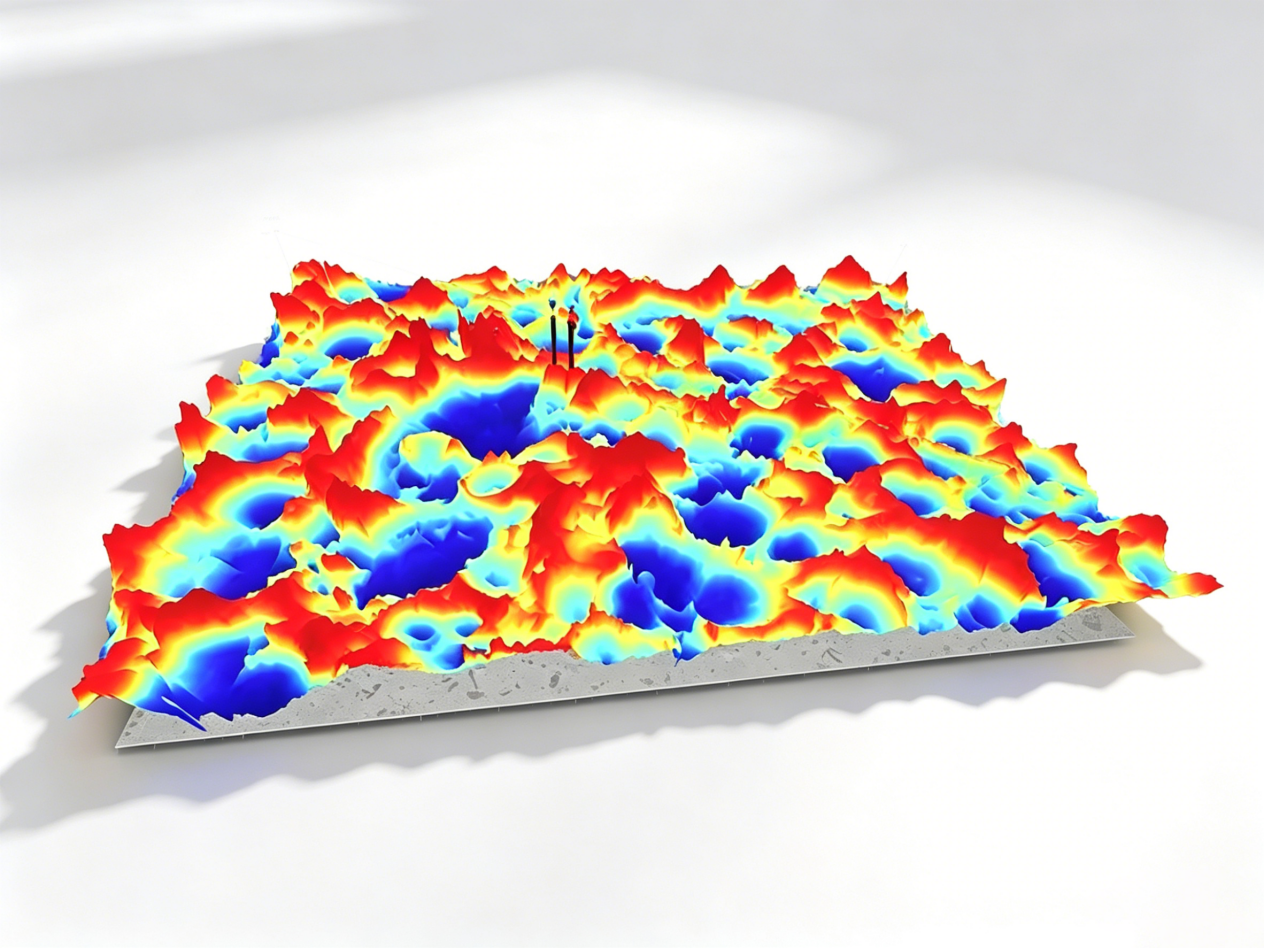

高頻印制電路板（High-Frequency PCB）高速信號傳輸受趨膚效應（Skin Effect）主導，信號電流僅沿銅箔表層微區傳導。銅箔粗糙度波動（Fluctuation of Copper Foil Roughness）是PCB量產制程常見問題，主要由銅箔基材批次差異、壓合工藝波動、蝕刻與棕化處理不均導致，會直接改變傳輸線物理結構與等效介電參數，引發特性阻抗（Characteristic Impedance）偏移。
銅箔粗糙度異常波動會增大信號傳輸路徑長度，提升插入損耗（Insertion Loss）與回波損耗，造成阻抗匹配失衡、信號反射與相位偏移，嚴重降低高速鏈路傳輸穩定性。傳統抽檢方式僅能獲取局部二維數據，無法全面捕捉粗糙度波動偏差，難以精準關聯阻抗異常成因，不利于制程問題溯源。
激光顯微鏡（Laser Confocal Microscope）與白光干涉儀（White Light Interferometer, WLI）為兩類主流非接觸式微觀檢測設備，適用于銅箔形貌質控對比分析。激光顯微鏡橫向辨識能力強、檢測效率高，適配產線批量篩查粗糙度波動缺陷；白光干涉儀具備亞納米級垂直檢測精度，可精準輸出Ra、Rz等三維粗糙度參數，完整還原銅箔微觀拓?fù)浣Y(jié)構。
通過兩種設備對比檢測，可實現高低精度互補，精準量化銅箔粗糙度全域波動幅度，建立粗糙度與PCB特性阻抗的對應關系，反向優化壓合、蝕刻制程參數，有效抑制阻抗漂移問題，提升高頻PCB量產一致性與信號完整性。
一、激光共聚焦顯微鏡粗糙度實測偏差問題解析
在精密樣品粗糙度實際檢測中，很多用戶會發現：激光共聚焦顯微鏡的測量數據常常出現偏差、重復性（Repeatability）不佳，與白光干涉儀檢測結果不一致。但設備檢測標準塊（Standard Block）時數據卻精準穩定，這一現象的核心原因，是設備視野局限與國際標準化組織（International Organization for Standardization, ISO）粗糙度檢測標準不匹配。
1、1 共聚焦鏡頭視野的先天局限性
激光共聚焦顯微鏡的測量精度（Measurement Accuracy）與物鏡（Objective Lens）倍率正相關，行業內檢測納米級（Nanoscale）粗糙度，普遍采用尼康50倍APO高倍物鏡（Nikon 50X APO High-Magnification Objective Lens）。但高倍率必然壓縮視野范圍，該鏡頭的單幅視場（Field of View, FOV）僅0.5mm，成像取樣范圍（Imaging Sampling Range）極小，無法滿足實際工業樣品的全域檢測需求。
1、2 ISO標準對超細粗糙度的檢測規范（ISO4287/ISO4288）
針對Ra≤100nm（0.1μm）的超精密表面粗糙度檢測，國標與國際標準有明確硬性參數要求，具體參數如下：
適用粗糙度區間（Applicable Roughness Range）：0.02μm～0.1μm
取樣長度Lr（截止波長λc）（Sampling Length Lr / Cut-off Wavelength λc）：0.25mm
評定長度Ln（有效評估長度）（Evaluation Length Ln / Effective Evaluation Length）：默認5倍取樣長度，Ln=5×0.25mm=1.25mm
短波濾波λs（噪聲過濾）（Short-Wave Filter λs / Noise Filtering）：2.5μm（Lr/100）
1、3 數據不準的核心根源
結合設備參數與檢測標準可清晰看出：激光共聚焦50倍物鏡僅0.5mm的單幅視野，無法覆蓋1.25mm的標準評定長度，不滿足ISO粗糙度檢測的基礎規范，這是數據偏差的核心根源。
這也是檢測差異的關鍵：
檢測標準粗糙度塊時，樣品表面形貌（Surface Morphology）規則、均勻一致，取樣長度的差異不會影響最終檢測結果，數據精準穩定；
檢測實際工業樣品時，工件（Workpiece）表面不同位置的粗糙度、微觀形貌存在天然差異，過小的取樣視野不具備全域代表性，最終導致測量數據失真（Data Distortion）、與標準設備數據偏差較大。
該問題同樣適用于ISO25178面粗糙度（Areal Roughness）檢測標準，取樣范圍不足，會直接影響檢測數據的科學性（Scientificity）與準確性（Accuracy）。
1、4 視野拼接補償方式的弊端
為彌補視野不足的缺陷，行業內常采用圖像拼接（Image Stitching）的方式拓展檢測范圍，但拼接精度完全依賴設備運動平臺（Motion Platform）的硬件實力，極易引入新誤差（New Error），具體分類及弊端如下：
壓電平臺（Piezoelectric Platform）：拼接精度最高、誤差最小，但設備成本（Equipment Cost）昂貴，不適配常規檢測場景；
直線電機平臺（Linear Motor Platform）：精度與成本均衡，適配常規精密檢測（Precision Inspection）場景，是行業主流選擇；
伺服電機平臺（Servo Motor Platform）：成本最低，但高倍率成像拼接后，易出現水紋狀錯位、抖動、高低偏移、傾斜偏差等機械誤差（Mechanical Error）；行業通常通過算法濾波（Algorithm Filtering）掩蓋瑕疵，無法從根本上解決數據偏差問題。
二、大視野3D白光干涉儀：全域高精度粗糙度測量解決方案
針對激光共聚焦顯微鏡視野局限、實測數據不準的行業痛點，大視野3D白光干涉儀突破傳統精密測量設備（Traditional Precision Measurement Equipment）的技術瓶頸，兼顧超大視野、納米級高精度、全場景適配，重新定義超精密表面測量標準，為半導體、精密光學部件（Precision Optical Components）、高端工件檢測提供可靠的數據支撐。
四大核心技術革新，全面碾壓傳統測量設備
1、 超大視野+納米級高精度，效率精度雙突破

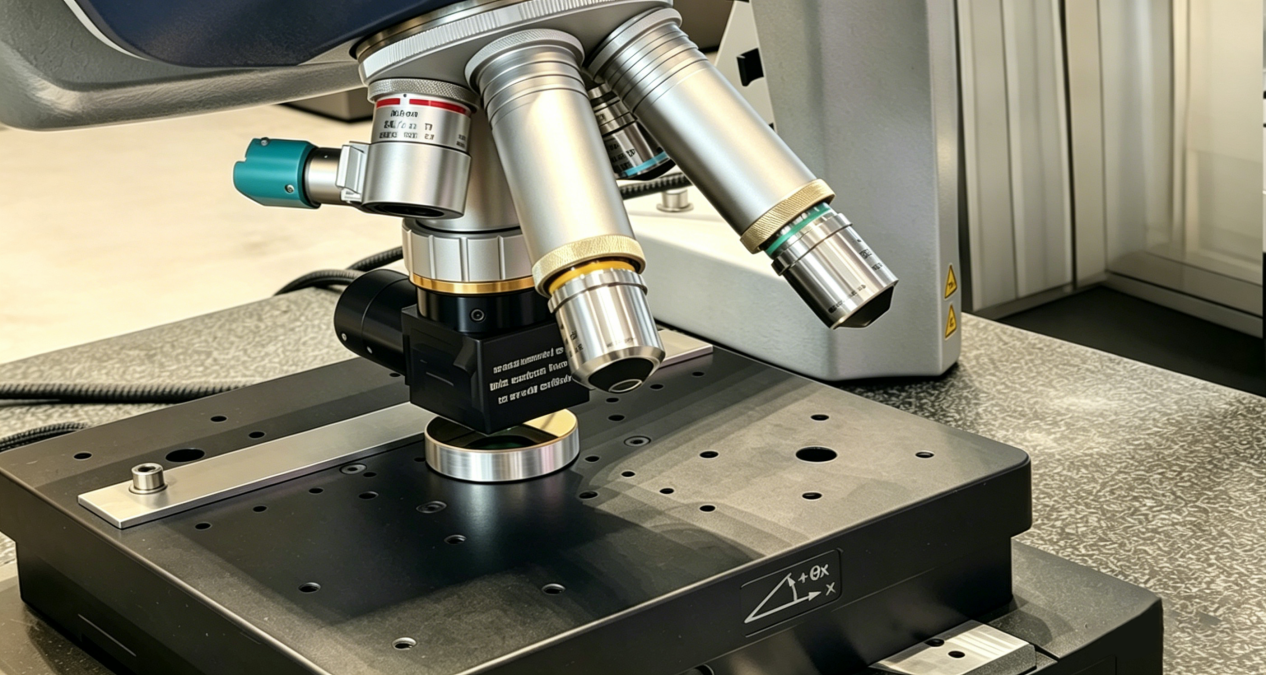

打破高倍率設備“高精度小視野、大視野低精度”的行業矛盾，搭載自主研發0.6倍輕量化專用鏡頭，實現15mm超大單幅視野（Single Frame Field of View），遠超傳統共聚焦設備。設備配備可兼容4組物鏡的轉塔結構（Turret Structure），無需頻繁切換設備，一臺儀器即可兼顧大視野全域觀測與納米級高精度測量，完美覆蓋ISO標準評定長度要求，從根源解決取樣范圍不足導致的數據偏差問題。
晶圓相關實測應用圖示及說明（半導體專屬）

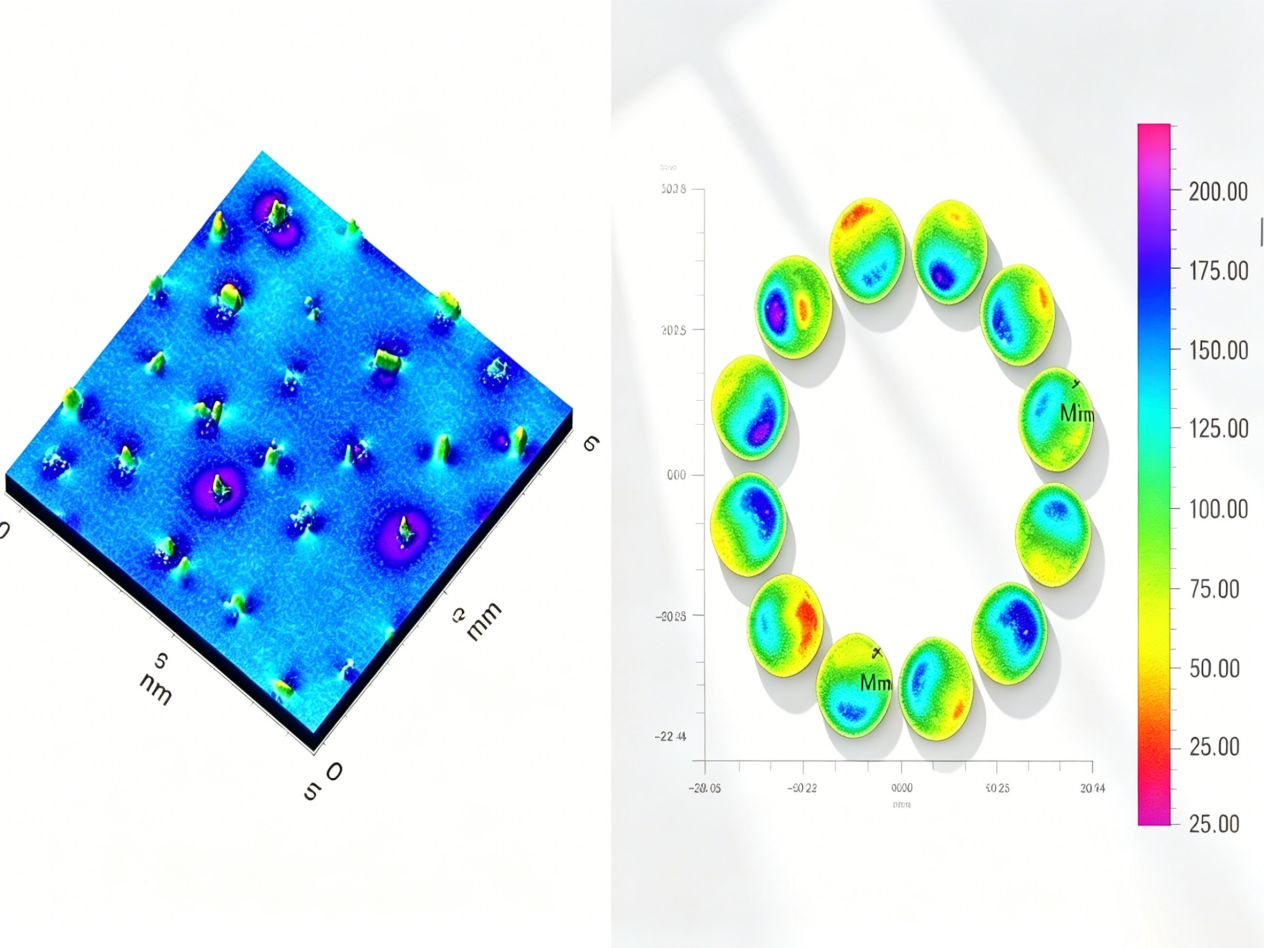

（圖示為化學機械拋光（Chemical Mechanical Polishing, CMP）研磨碟盤表面金剛石顆粒共面度（Coplanarity）分析：左側為放大細節圖，右側為整體共面度分析圖，直觀展現設備帶圖形的大視野3D測量能力，助力研磨碟盤質量管控（Quality Control），保障晶圓拋光均勻性）

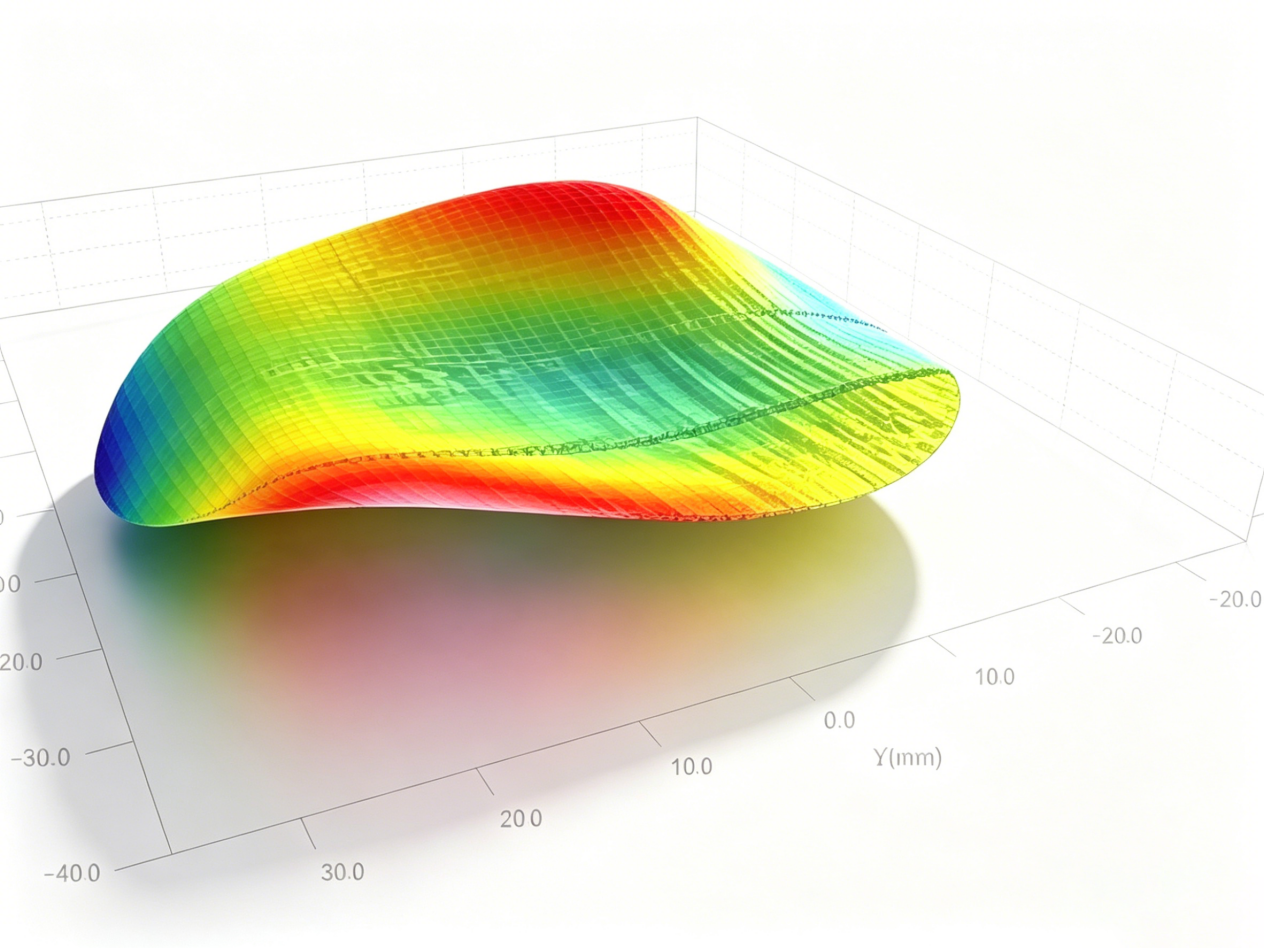

（圖示為裸片晶圓（Bare Wafer）翹曲（BOW）、彎曲（WARP）等形變（Deformation）測量，精準捕捉晶圓形變數據，保障晶圓加工及封裝（Packaging）精度，規避封裝過程中芯片破損、虛焊等問題）
晶圓表面粗糙度專項分析（核心檢測指標）

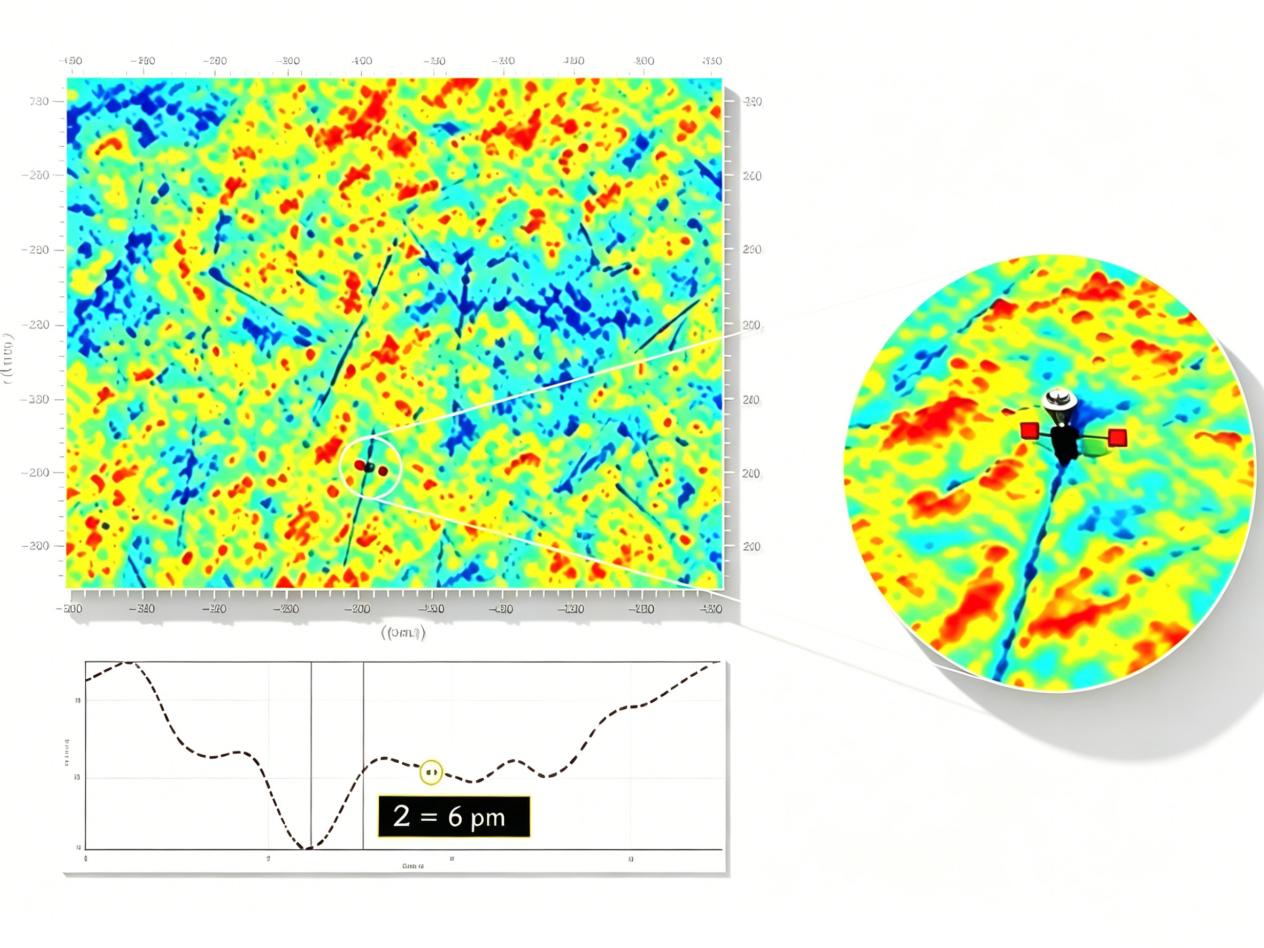

（圖示為CMP拋光后實測數據，精度達6pm=0.006nm，滿足晶圓超光滑表面（Ultra-Smooth Surface）檢測需求，適配半導體高端芯片晶圓檢測場景）

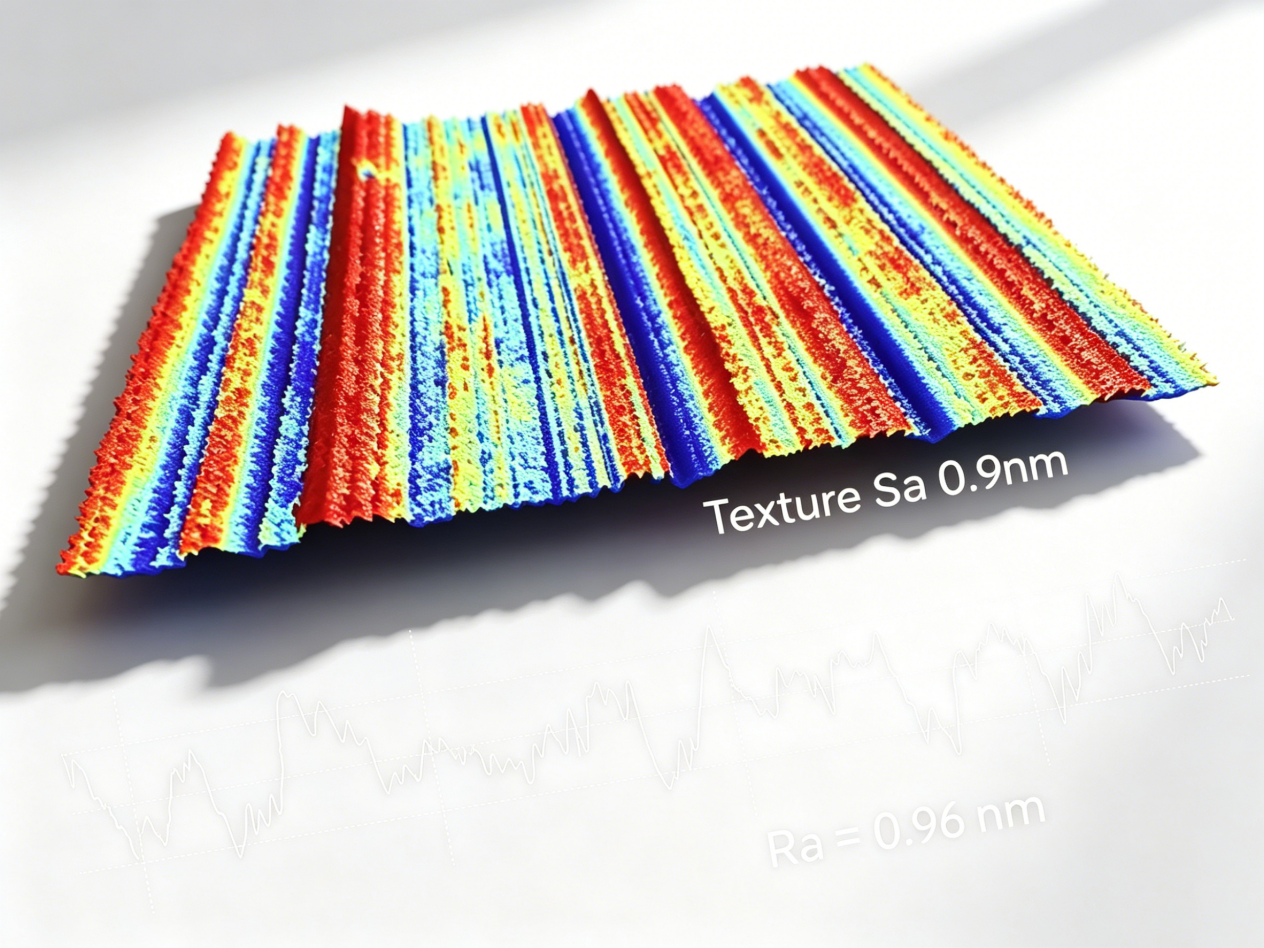

（圖示為CMP拋光后實測數據，粗糙度（Surface Roughness, Ra）=0.96nm，精準表征晶圓拋光后表面光滑度，助力拋光工藝優化（Polishing Process Optimization），提升晶圓表面質量）
（圖示為晶圓背面表面粗糙度實測數據，Ra=0.9μm，適配晶圓背面加工質量檢測場景，保障晶圓背面金屬化（Metallization）工藝穩定性，為后續鍵合（Bonding）工藝提供可靠基礎）
三、總結
激光共聚焦顯微鏡粗糙度實測數據不準，并非設備精度不足，而是高倍鏡頭視野無法匹配ISO標準評定長度，拼接補償方式易引入機械誤差，無法滿足實際工業樣品的檢測需求。而大視野3D白光干涉儀憑借超大視野、納米級精度、全場景適配的核心優勢，從根源解決取樣不達標、數據失真、場景受限等行業難題，是當下超精密表面粗糙度測量的優選方案。
新啟航半導體，專注提供一站式光學3D精密測量解決方案（One-Stop Optical 3D Precision Measurement Solution），以核心技術突破賦能工業精密檢測、半導體表征（Semiconductor Characterization），助力各行業實現高效、精準、標準化的質量檢測（Quality Inspection）與品質升級（Quality Upgrade）。
