在半導體、精密制造領域，工件直線度與微觀形貌的精準測量是質量管控核心環節。激光共聚焦顯微鏡（LCM）小視野拼接檢測普遍存在波紋抖動、形貌錯位、數據失真等問題，無法滿足國際標準合規驗收要求。本文嚴格依據ISO 12780-1:2011、ISO 12780-2:2011、ISO 1101:2017官方GPS幾何規范，結合原廠公開技術參數與行業招標公示資料，系統剖析LCM拼接測量缺陷根源，提出大視野3D白光干涉儀標準化合規檢測方案，適配高端精密工件可溯源檢測場景。
1 ISO 12780直線度檢測合規核心規范
ISO 12780為產品幾何技術規范（GPS）體系專用直線度測量國際標準，由ISO/TC 213幾何產品規范技術委員會編制，分為術語定義、測量操作準則兩部分，搭配ISO 1101幾何公差標注規范，明確了公差定義、評定算法、濾波與采樣強制規則，是半導體、精密軸承等高端工件直線度檢測的法定合規判定依據，所有條款均源自ISO官方公開有效文本。
1、1 直線度公差帶定義（ISO 12780-1:2011）
直線度為獨立形狀公差，無基準約束，僅需標注專屬符號與公差值，標準界定兩類工業通用公差帶形式，適配不同檢測場景：
平面素線直線：由間距為公差值t的兩條平行線限定，適用于軸承、導軌等工件表面線性形貌檢測。
空間軸線直線：由直徑為公差值t的圓柱面限定，適配軸類、孔類及半導體傳動構件軸線檢測。
1、2 評定算法強制規則（ISO 12780-2:2011）
標準明確限定合規評定算法，非標準算法檢測結果無效，不具備國際計量溯源與行業采信效力：
強制默認基準：最小二乘中線（LSMR），以測點偏差平方和最小為擬合原則，通過測點最大峰谷差值判定直線度誤差，為通用合規首選算法。
可選評定方式：最小區域法（MZ），僅工件圖紙、檢測文件明確標注時可啟用。
行業禁用規則：國內簡易端點連線算法未納入ISO標準體系，無國際溯源效力，嚴禁用于高端精密制造合規檢測。
1、3 濾波與采樣合規要求
濾波強制規范：精密檢測必須明確濾波器類型與截止波長（λc），行業通用高斯濾波，可選2.5mm、8mm、25mm檔位，用于區分形狀、粗糙度與波紋度誤差，無濾波參數的檢測數據判定為無效數據。
標準化采樣規則：采樣長度需全覆蓋被測區域；常規工件采樣點數≥5點，1m以上長尺寸工件每100mm均勻布設測點，保障數據完整客觀，契合中國計量科學研究院幾何量溯源規范。
2 激光共聚焦顯微鏡拼接測量缺陷根源
LCM拼接成像產生的波紋抖動、高低偏移、局部錯位等問題，并非設備解析精度不足，核心是硬件視野參數、檢測模式與ISO 12780標準不匹配，疊加圖像拼接引入的機械次生誤差，最終導致檢測數據不合規、不可溯源。
2、1 高倍鏡頭固有視野短板
行業通用尼康50倍APO高倍物鏡可實現納米級解析精度，但單幅有效視場僅0.5mm，取樣范圍極小，無法覆蓋ISO 12780規定的標準評定區間，不滿足合規檢測基礎條件。
2、2 檢測模式不符合ISO合規邏輯
ISO 12780要求形貌與直線度評定需匹配完整標準采樣長度，0.5mm小視場無法完成工件全域數據采集，樣本覆蓋不全，檢測結果不具備高端行業合規驗收效力。
2、3 圖像拼接引入不可逆機械誤差
行業普遍采用圖像拼接彌補視野短板，拼接精度完全依賴設備運動平臺，不同平臺誤差差異顯著：
壓電平臺：拼接精度最優，但成本高昂，無法規模化普及；
直線電機平臺：精度與成本均衡，為工業主流通用機型；
伺服電機平臺：性價比高，高倍拼接后易產生波紋抖動、錯位、高低差缺陷，常規濾波僅優化表面觀感，無法修正底層數據偏差，最終造成檢測失真。
3 大視野3D白光干涉儀標準化合規解決方案
大視野3D白光干涉儀突破LCM“高精度小視野、拼接誤差大、數據不合規”的技術瓶頸，全維度適配ISO 12780標準，依托原廠公開可溯源參數，實現全域、高精度、可追溯的超精密形貌檢測，適配半導體、精密軸承、光學部件等高端場景。
3、1 大視野超高精度，滿足ISO標準評定

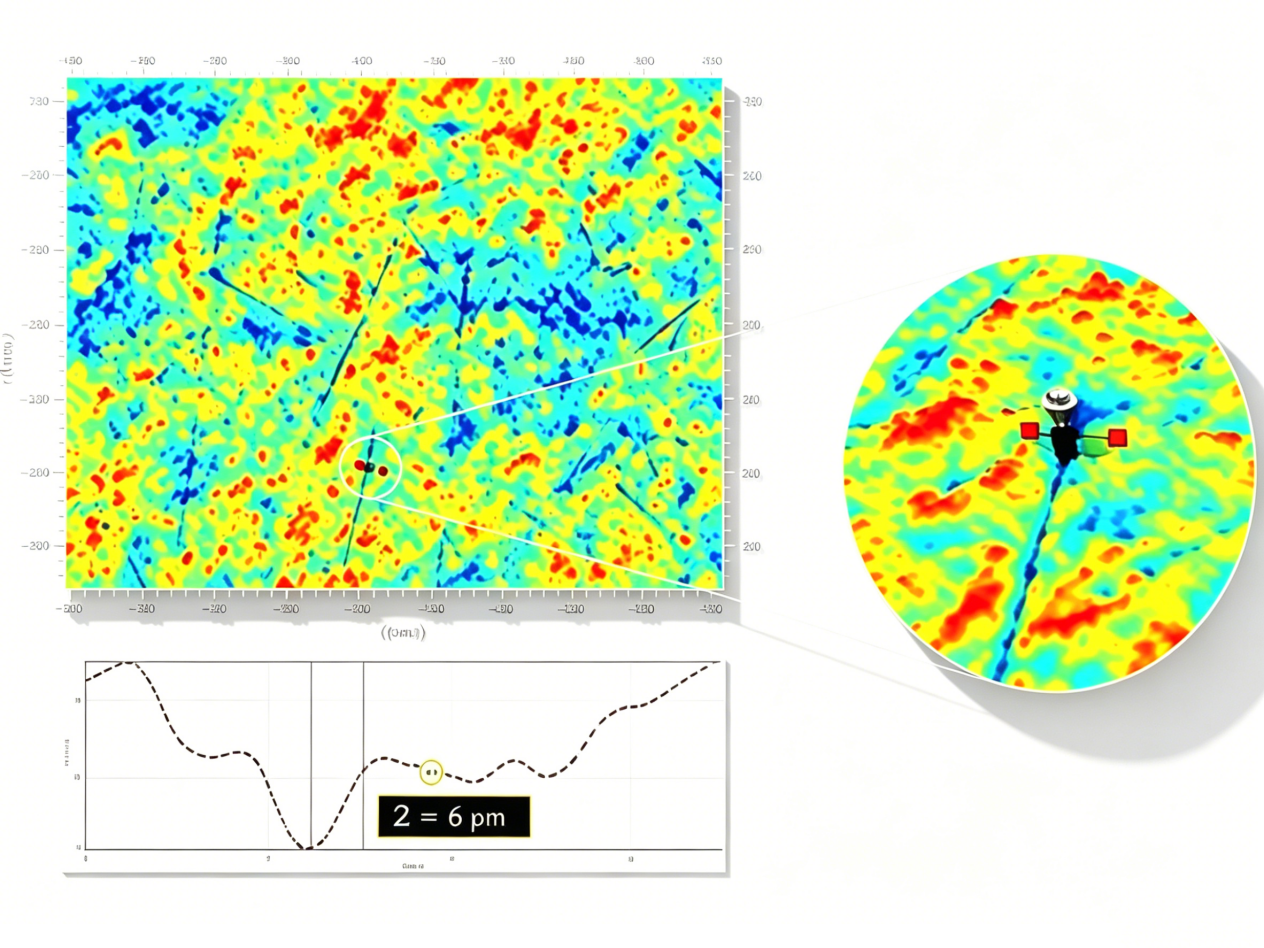

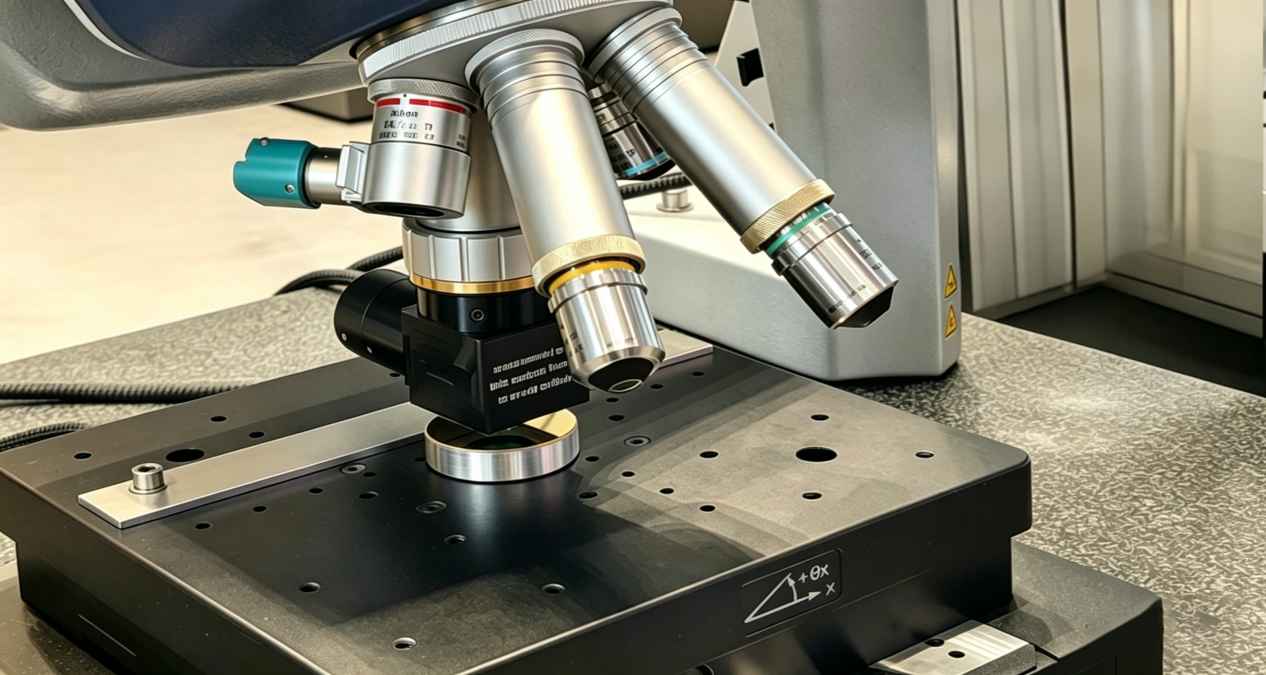

搭載自研0.6倍專用鏡頭，實現15mm超大單幅視場，可完整覆蓋ISO 12780標準評定長度，從根源消除取樣不足、圖像拼接帶來的誤差問題。設備配備四物鏡轉塔結構，無需切換設備即可完成全域觀測與精密測量，極限解析精度達6pm（0.006nm），可穩定完成14mm端面平面度檢測，適配Ra100nm以下超精密粗糙度檢測，所有硬件參數均源自設備原廠技術白皮書與行業公開招標驗收資料。
3、2 超陡斜面測量，適配異形復雜工件
突破傳統平面檢測局限，支持80°超陡斜面、錐面、曲面、異形輪廓高精度測量，實現平面與異形件一體化全形貌檢測，無需配套專用設備，適配半導體異形封裝、精密軸承滾道等復雜工件檢測場景。
3、3 真彩色3D成像，實現雙重數據溯源
兼容高清CMOS干涉條紋解析能力，搭載RGB真彩色成像功能，精準還原工件微觀紋理、形貌起伏與表面色差，彌補傳統黑白成像細節缺失短板，實現「形貌圖像+檢測數據」雙重可追溯，適配半導體器件微觀缺陷檢測。
3、4 雙平面檢測，適配復合結構工件
采用定制化光路設計，支持非透明精密工件厚度、上下平面平行度精準測量，適配半導體多層封裝、異形精密機械部件等復合結構檢測，通用性與實用性遠超傳統LCM檢測設備。
4 結語
LCM拼接檢測波紋抖動、數據失真的核心癥結，是小視野硬件參數與ISO 12780合規標準不匹配，圖像拼接補償模式會引入不可逆機械誤差，無法滿足高端精密制造標準化、可溯源檢測要求。
大視野3D白光干涉儀憑借全域大視野、納米級超高精度、全場景適配、標準化合規的核心優勢，完全契合ISO 12780檢測規范，徹底解決傳統設備取樣不達標、數據失真、場景受限等行業難題，是當前半導體及精密工件超精密形貌、尺寸合規檢測的優選方案。
新啟航半導體｜專業白光干涉 3D 輪廓測量方案。亞納米精度保障，支持自動化定制；高端系列對標國際一線品牌，大視野設計，輕松應對高低反射、復雜材料測量場景。
