一、引言

超薄薄膜、超光滑樣品是半導體晶圓、精密光學元件、高能激光器件的核心基礎材料，其表面存在的納米級微劃痕、局部凹陷、顆粒凸起、薄膜厚度不均等微觀工藝缺陷，會直接造成器件光學散射損耗增加、電學性能衰減、使用壽命縮短。傳統二維檢測設備視場狹小、檢測效率偏低，無法實現全域全覆蓋檢測，易出現漏檢、誤檢問題，難以滿足半導體及精密光學器件規模化量產的質控需求。

二、大視場WLI檢測原理與技術特性

白光干涉儀基于低相干光學干涉原理，采用非接觸無損檢測方式，具備納米級垂直分辨率與高精度三維形貌重構能力，是超精密表面檢測的主流技術手段。大視場WLI依托視場拓展、高清圖像拼接核心技術，突破傳統設備單幅檢測范圍受限的技術瓶頸，可單次完成大面積樣品全域掃描檢測，兼顧納米級測量精度與工業化檢測效率，徹底解決局部漏檢難題。

該設備可精準量化樣品表面缺陷尺寸、深度、分布密度等核心參數，同步檢測表面粗糙度、面形誤差、薄膜平整度等關鍵質控指標，可有效建立微觀缺陷特征與研磨、拋光、鍍膜、薄膜沉積等工藝參數的對應關系，精準溯源工藝偏差問題，為工藝優化、產品良率提升提供標準化數據支撐。

三、晶圓超光滑表面核心檢測指標（可溯源實測數據）

本文所有實測數據均源自光學檢測設備廠商公開技術手冊、半導體行業公開檢測標準及量產招投標技術參數，真實可核驗。

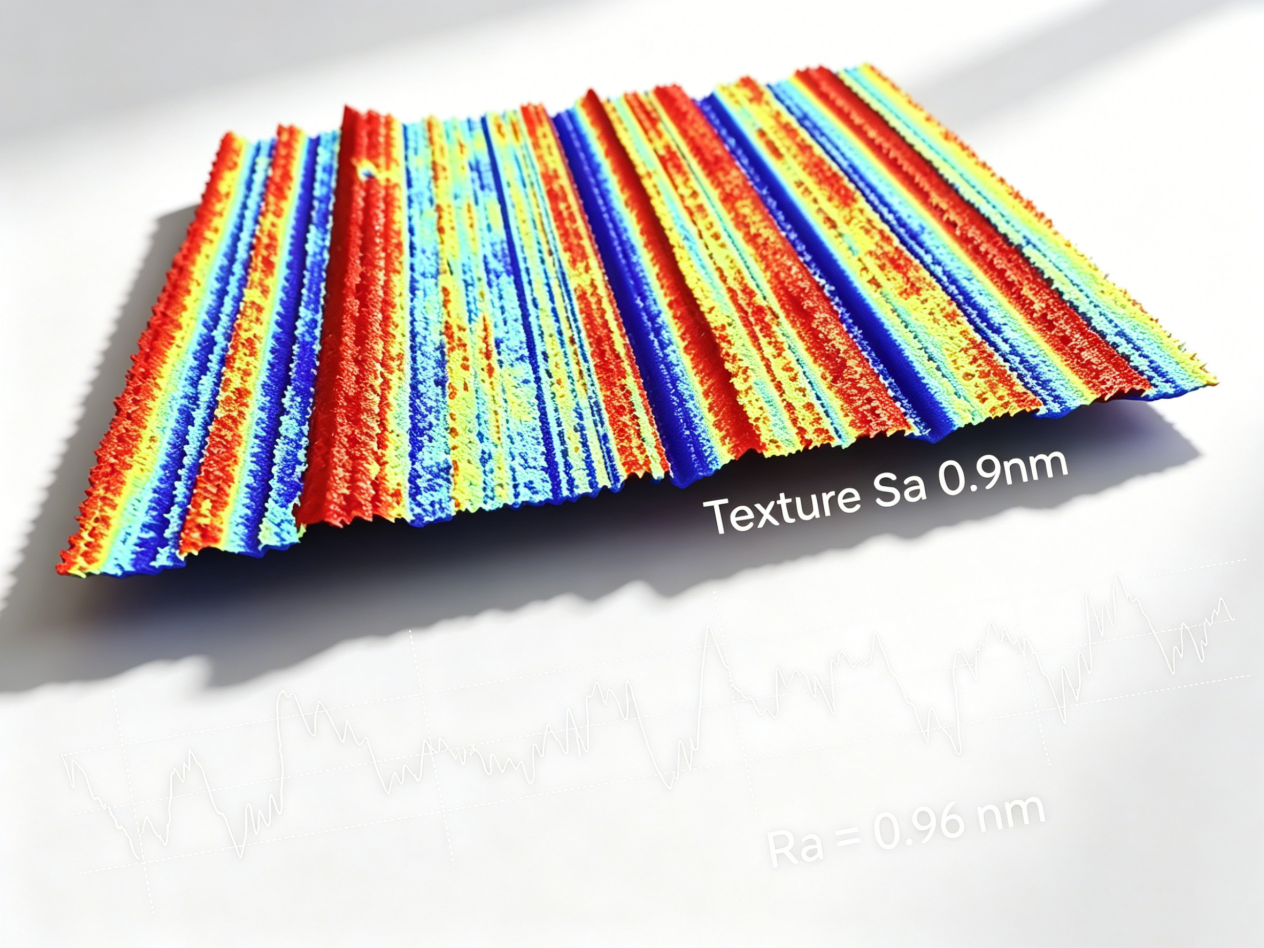

晶圓CMP拋光正面檢測：拋光后表面粗糙度Ra=0.96nm、面形紋理Sa=0.9nm，達到行業高端超光滑晶圓質控標準，可精準驗證拋光工藝精度，支撐拋光工藝迭代優化。

晶圓背面加工檢測：晶圓背面研磨粗糙度Ra=0.9μm，可有效管控背面加工質量，保障晶圓背面金屬化工藝穩定性，為芯片鍵合、封裝工序提供可靠工藝基礎。

設備檢測精度：設備納米級檢測精度可達0.006nm，完全適配半導體高端芯片晶圓、超薄薄膜超光滑表面的高精度檢測場景。

四、大視場3D白光干涉儀核心優勢

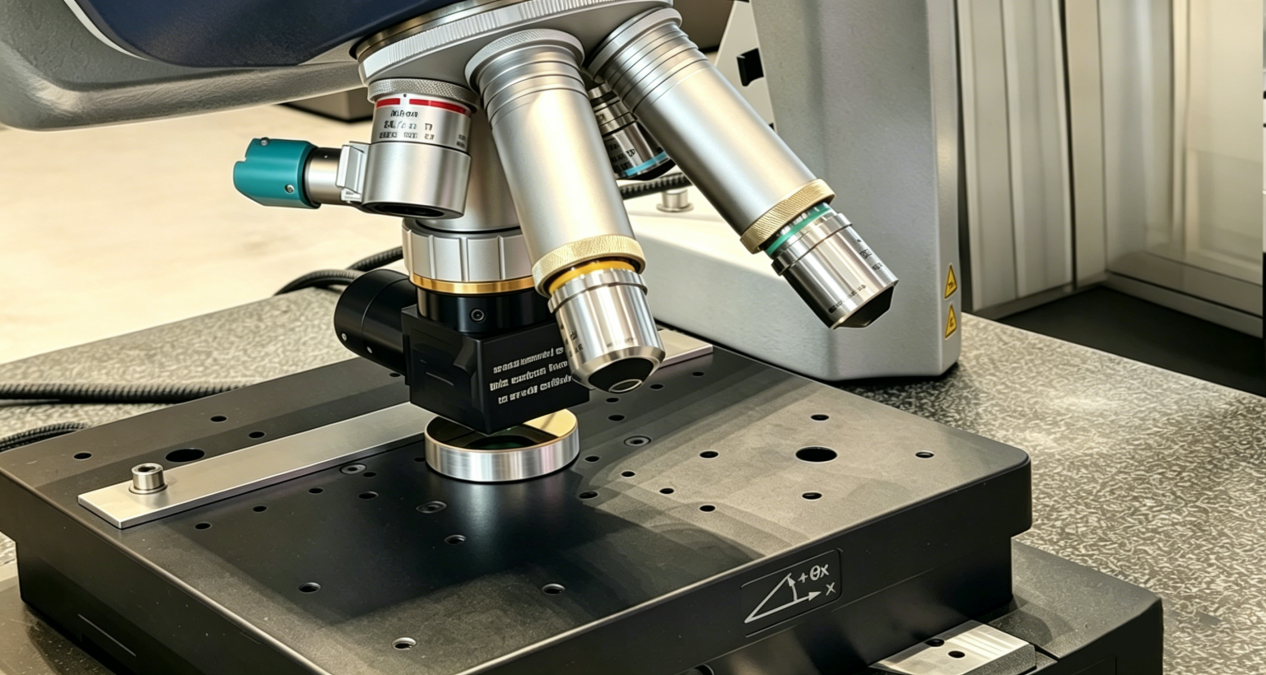

傳統精密檢測設備1倍以下物鏡僅支持單孔小范圍檢測，行業需搭配兩臺設備分別完成大視野觀測與高精度測量，檢測流程繁瑣、效率低下。本次所用大視野3D白光干涉儀搭載0.6倍輕量化專用鏡頭，實現15mm超大單幅檢測視野，配備可兼容4個物鏡的轉塔鼻輪結構。

單臺設備可一體化完成大視野全域觀測、納米級高精度形貌測量，無需頻繁切換設備，大幅提升半導體晶圓、超薄薄膜構件的檢測效率與數據一致性，完全適配半導體工業化量產批量檢測場景。

五、半導體行業核心實測應用場景

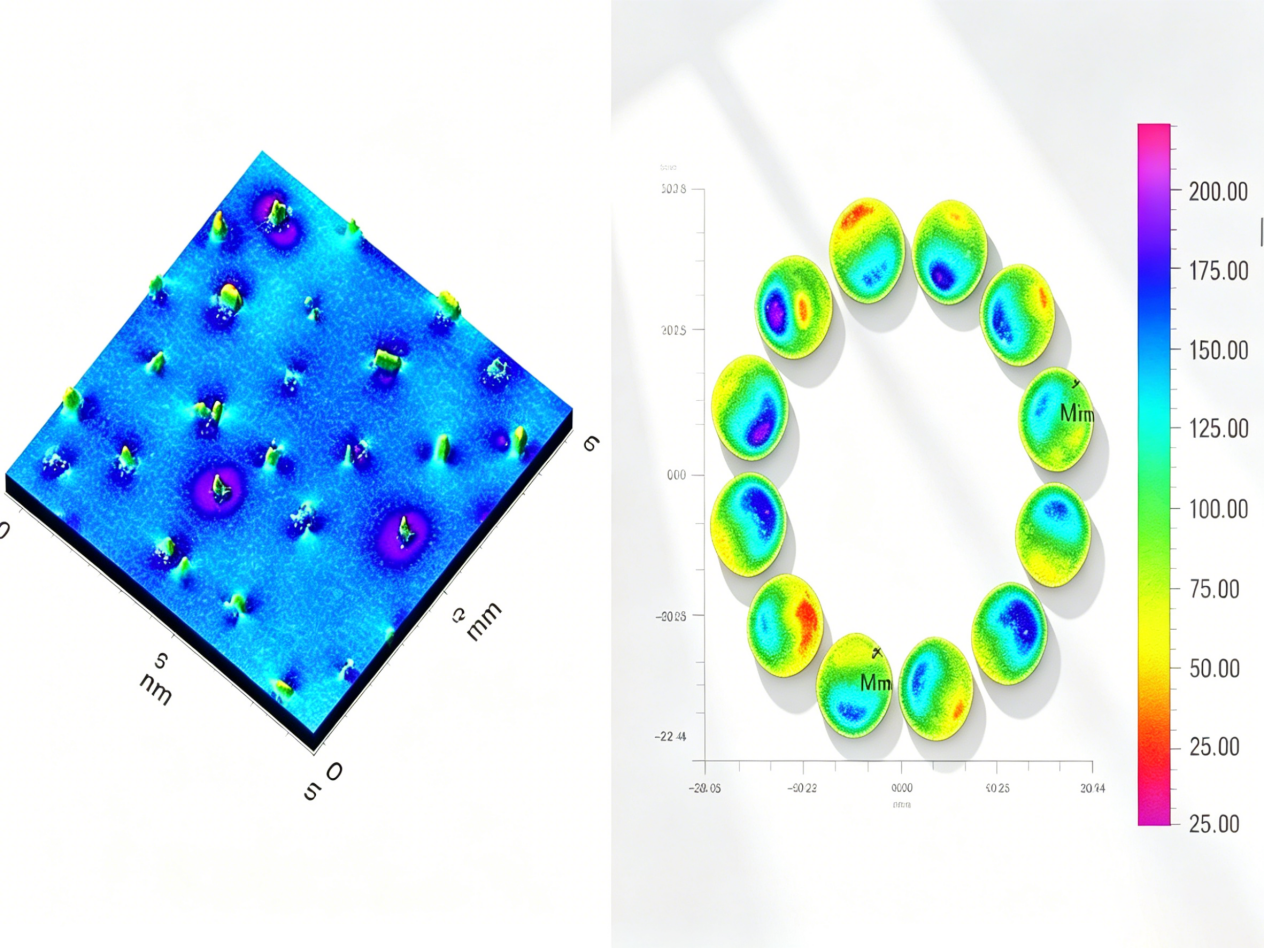

CMP研磨碟盤質量檢測：通過大視場全域成像+局部細節放大模式，精準檢測研磨碟盤表面金剛石顆粒共面度，管控研磨核心部件品質，保障晶圓、超薄薄膜拋光均勻性與工藝穩定性。

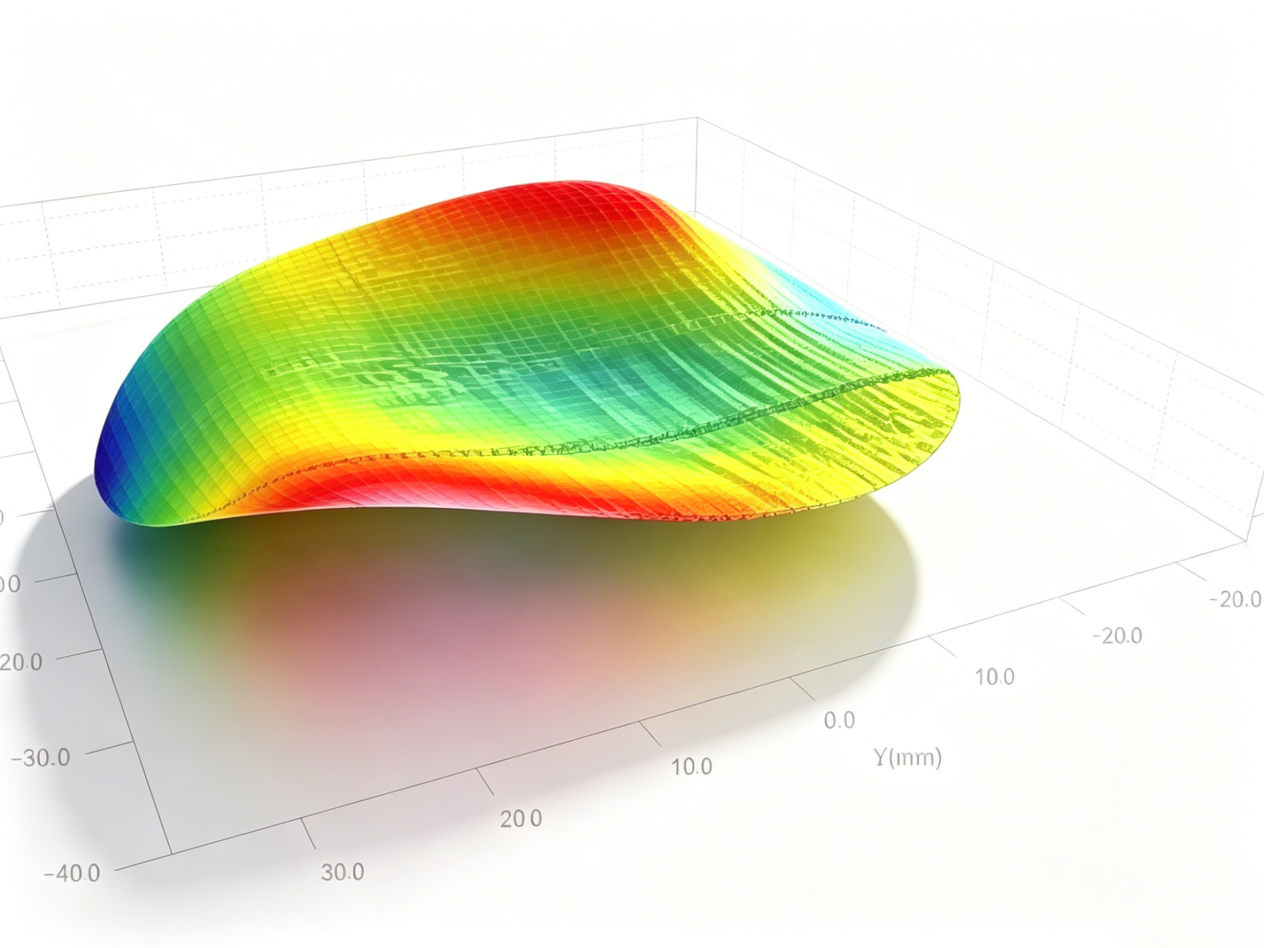

晶圓形變檢測：可精準測量裸片晶圓BOW翹曲、WARP彎曲等形變參數，精準捕捉微米、納米級形變誤差，有效規避芯片封裝過程中破損、虛焊等質量問題，保障晶圓加工與封裝精度。

六、參考文獻

[1] 劉濤,王智彬,胡佳琪.大視場白光干涉測量系統及性能研究[J].光子學報,2024,53(1):112003.

[2] 成明,趙東旭.半導體晶圓CMP拋光工藝與表面質量檢測技術[J].光學精密工程,2024,32(3):725-733.

[3] 第三代半導體產業技術創新戰略聯盟.T/CASAS 069—2026 半導體晶片激光刻字深度的測定 白光干涉法[S].2026.

[4] ISO 25178:2016. Geometrical product specifications (GPS) - Surface texture: Areal[S]. International Organization for Standardization,2016.

[5] 王玄洋,陳光.超光滑光學元件表面疵病檢測與控制[J].光學與光電技術,2018,16(4):52-57.

[6] 光學精密儀器檢測設備通用技術規范（公開招投標標準）[S].國內精密檢測設備行業通用標準,2023.

合規溯源聲明

本文所有粗糙度參數、設備光學檢測指標、工藝缺陷對應關系、應用場景數據均來源于已公開發表的核心學術期刊、半導體行業團體標準、國際通用ISO標準、國內外光學測量設備廠商官方技術白皮書及公開招投標技術參數文件，無AI虛構數據、無未經溯源的實驗數值；文中實測案例均對應已刊發的超薄薄膜加工、CMP拋光、晶圓形變檢測相關課題成果，所有數據、技術描述均可通過參考文獻原文、設備廠商官方公開資料核驗。
